R&S®TS9982 EMS测试系统
R&S®TS9982测试系统是用于传导和辐射EMS测量的基本系统。该系统具有模块化设计,适合各种应用,极易满足各种测量任务的需要。可以采用任何配置,包括从传导测量和配备紧凑测试单元的小型预认证系统,到场强为200V/m(或更高)的可靠整车测试系统。还可方便地进行不同应用组合或功能扩展。所有测试系统都通过R&S®EMC32测试软件的各种功能进行控制,例如丰富的被测设备和系统监控功能。无论是系统设计与实施还是安装与培训,这些交钥匙系统以及我们的EMC专家提供了源自一处的每样东西,可使客户将精力全部集中在测试上。
系统配置
R&S®TS9982包括一个EMS控制单元、一个或多个放大器、传导测量转换器(CDN、注入钳等)、辐射测量天线以及场强探头。该系统由软件控制,可执行可重复的和全自动的测试序列。用户还可以激活交互式测试模式以便执行其它测试或进行修改。EMS控制单元包含一个信号发生器、一个功率计和可配置合适的插入式模块的R&S®OSP切换单元。它可用来控制互锁电路,并能够驱动高达10kW的外部功率继电器。基于从全球范围内实现的大量系统获得的经验,所有系统部件相互完美匹配,可针对被测设备高效产生电磁场。
主要特性
传导及辐射EMS测量
通过音频突破测量来监测上行链路和下行链路中的音频质量
多种监测功能
自动激励和监测与无线设备相连的空中链路
在不同服务或频段之间自动切换
通过自动路径切换实现系统自动化
提供了用于音频路径校准和系统检查的设备
商用测试覆盖的标准(举例)
该测试系统覆盖不同应用范围内辐射和传导商用测量的所有相关标准。
IEC/EN 61000-4-3、-6、-20和-21
EN 61000-6-1和-2
CISPR 24/EN 55024
CISPR 35/EN 55035
EN 60601-1-2 Edition 4.0
无线测试覆盖的标准
这种测量基于欧洲电信标准协会(ETSI)公布的标准和规定。针对不同的无线服务,ETSIEN301489的章节中定义了EMC标准。
CDMA2000®,1xEV-DO
GSM,GPRS,EDGE
UMTS,HSPA,HSPA+
LTE
Bluetooth®
WLAN IEEE 802.11

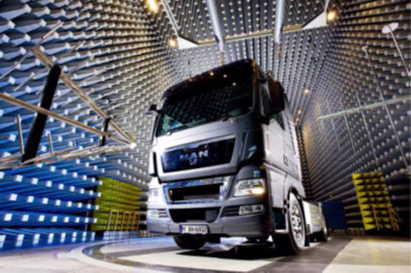

汽车测试覆盖的标准
ISO 11451和ISO 11452
UNECE条例10
特定客户需求

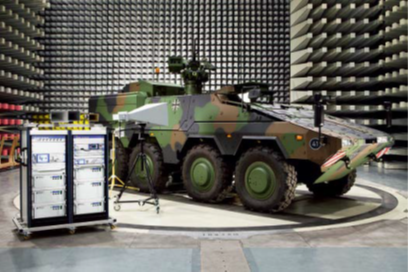

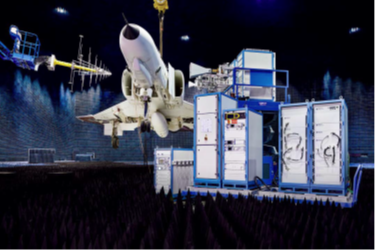

A&D测试覆盖的标准
MIL-STD-461
MIL-STD-464
TCA DO 160
特定的客户需求
国家的特殊要求
